Описание

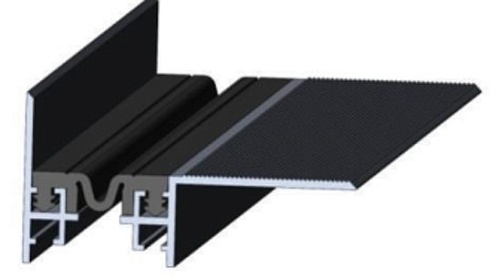

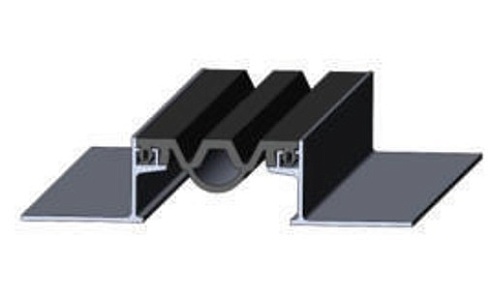

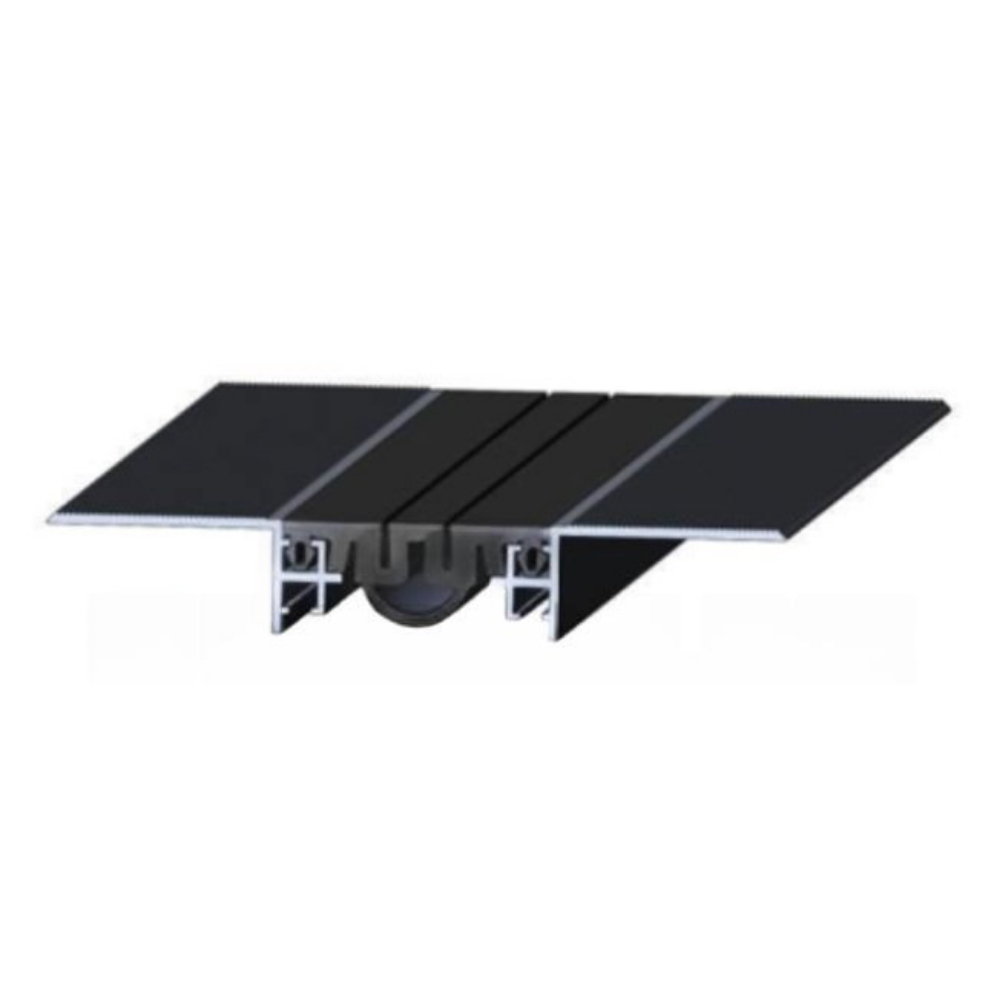

Деформационный шов ДШ-П состоит из алюминиевых направляющих и компенсатора из ПВХ или ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. При выходе из строя компенсаторы могут быть легко заменены. Алюминиевый профиль накладной может быть окрашен в любой цвет по каталогу RAL.
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 20 кН. Эта модель компенсационного шва наиболее часто встречается в торговых центрах, офисных помещениях и т.д., т.к. по цене и качеству это наиболее выгодный вариант в помещениях, где не используют тяжелую технику и автомобили.
Инструкция по сборке накладной конструкции компенсационного шва ДШ-П
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
- Поверхность вокруг шва обеспылить и обезжирить;
- Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм;
- На герметик механически крепятся алюминиевые планки деформационного шва;
- В специальные пазы на планках вставляется компенсатор из ПВХ или ТЭПа, который поставляется в бухтах. Если компенсатор приходится соединять, то рекомендуется делать в стык с использованием цианакрилатного клея.
Инструкция по сборке накладной конструкции компенсационного шва ДШ-П

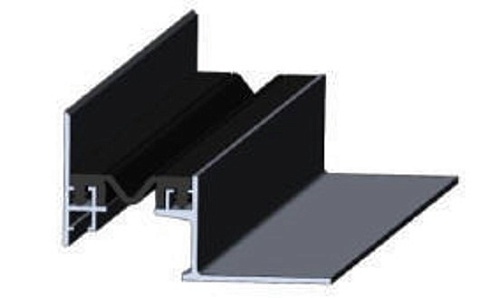

- Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.). Поверхность пола вокруг шва обеспылить и обезжирить;
- Механически с помощью дюбелей крепятся боковые ножки с шагом 20-30 см;
- Далее ножки бетонируются до определенного уровня, с учетом высоты плитки и клея или топинга;
- Финишный слой пола укладывается с отступом от планок шва на 2-3 мм для заливки герметика. Герметик применяется для того, чтобы избежать сколов по краям плитки при сопряжении с планками;
- После того, как конструкция деформационного профиля ДШ-П будет полностью смонтирована, вставляется компенсатор в боковые планки.
