Описание
Конструктивно деформационный шов ДШ-АЛ состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести – НГ и подходит для использования в учреждениях с высокими требованиями к пожарной безопасности (торговые центры, гос. учреждения, школы, дет.сады, места массового скопления людей).
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, школ, складов, а также других зданий и сооружений с предполагаемой нагрузкой на шов

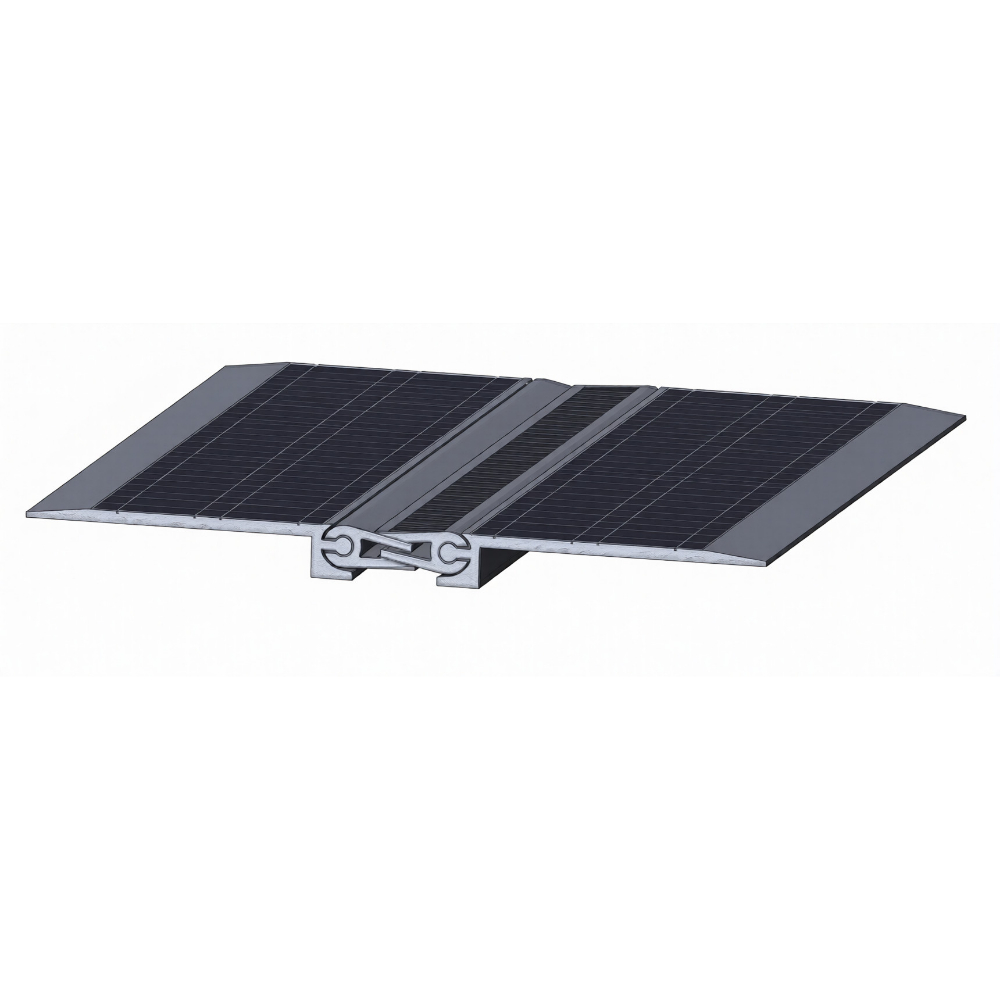

Инструкция по сборке накладной конструкции компенсационного шва ДШ-АЛ для широких швов
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
- Поверхность пола вокруг шва обеспылить и обезжирить;
- Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм;
- Первой устанавливается боковая планка шва ДШ-АЛ и крепится механически к поверхности пола. В нее вставляются планки компенсатора;
- Вторая боковая планка деформационного шва вставляется в планку компенсатора и механически крепится к поверхности пола.

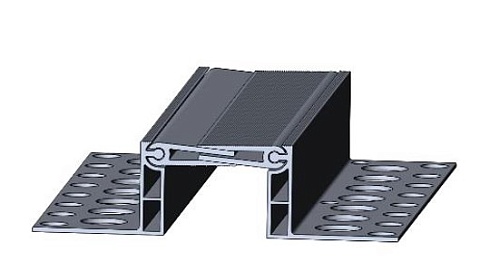

Инструкция по сборке накладной конструкции компенсационного шва ДШ-АЛ для широких швов
- Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.). Поверхность пола вокруг шва обеспылить и обезжирить;
- Механически с помощью дюбелей крепятся боковые ножки с шагом 20-30 см;
- В боковую планку-ножку компенсационного профиля вставляются планки компенсатора;
- Вторая ножка конструкции вставляется в планки компенсатора, выравнивается и механически крепится к бетону;
- После того, как конструкция деформационного профиля ДШ-АЛ будет полностью смонтирована, производится заливка бетона, оставляя выше место для плиточного клея и плитки или топинга. При монтаже верхнего слоя пола нужно учесть место 2-3 мм вокруг профиля для герметика. Герметик необходим для того, чтобы избежать сколов края отделки пола при сопряжении их с металлом.
