Описание

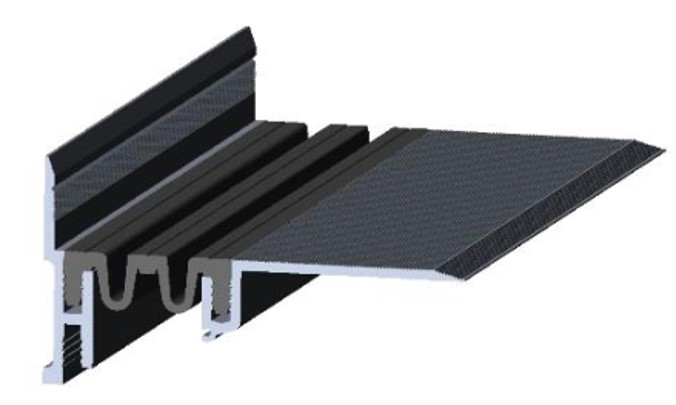

Деформационный шов ДШ-У состоит из алюминиевых направляющих и компенсатора из ТЭПа. Конструкция шва препятствует попаданию внутрь шва грязи, о6еспечивает водонепроницаемость и устойчивость к износу при тяжелых эксплуатационных нагрузках. Швы не тре6уют проведения профилактических ра6от и устойчивы к старению. При выходе из строя компенсаторы могут 6ыть легко заменены.
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 80 кH.
Инструкция по сборке накладной конструкции компенсационного шва ДШ-У
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм350 мм. Рекомендуется использовать в качестве крепежа распорный анкер или дюбель-гвоздь. Для монтажа потребуются сверла по металлу и бетону под размер крепежа и зенкерное сверло (для зенкерования отверстия под утапливаемый анкер).
- Поверхность вокруг шва обеспылить и обезжирить;
- Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа «Герлен» или другой марки толщиной 1-2 мм;
- Далее механически монтируются боковые планки компенсационного шва ДШ-У;
- В специальные пазы боковых планок деформационного шва вставляется компенсатор из ТЭПа, который отпускается в бухтах метражом. Если приходится совмещать 2 бухты компенсатора, то советуем это делать в стык при помощи клея.
Инструкция по сборке закладной конструкции компенсационного шва ДШ-У
- Шов крепится на такой высоте, чтобы поверхность профиля (компенсатор) вышел в уровень с поверхностью пола (плиткой, топингом и т.п.). Поверхность пола вокруг шва обеспылить и обезжирить;
- Механически с помощью дюбелей крепятся боковые ножки с шагом 20-30 см;
- Далее производится заливка бетона до определенного уровня, учитывая высоту финишного покрытия пола (керамогранит, мрамор, плитка, наливной пол и т.д.) так, чтобы деформационный шов ДШ-У вышел в один уровень с финишным покрытием пола;
- При устройстве финишного покрытия пола необходимо оставить зазор 2-3 мм между планками профиля и покрытием, для заливки герметика. Герметик будет препятствовать столкновению планки компенсационного шва и плитки, что позволит избежать сколов
- После того, как конструкция деформационного профиля ДШ-У будет полностью смонтирована, производится вставка компенсационного профиля из ТЭПа в специальные пазы на планках.
