Описание

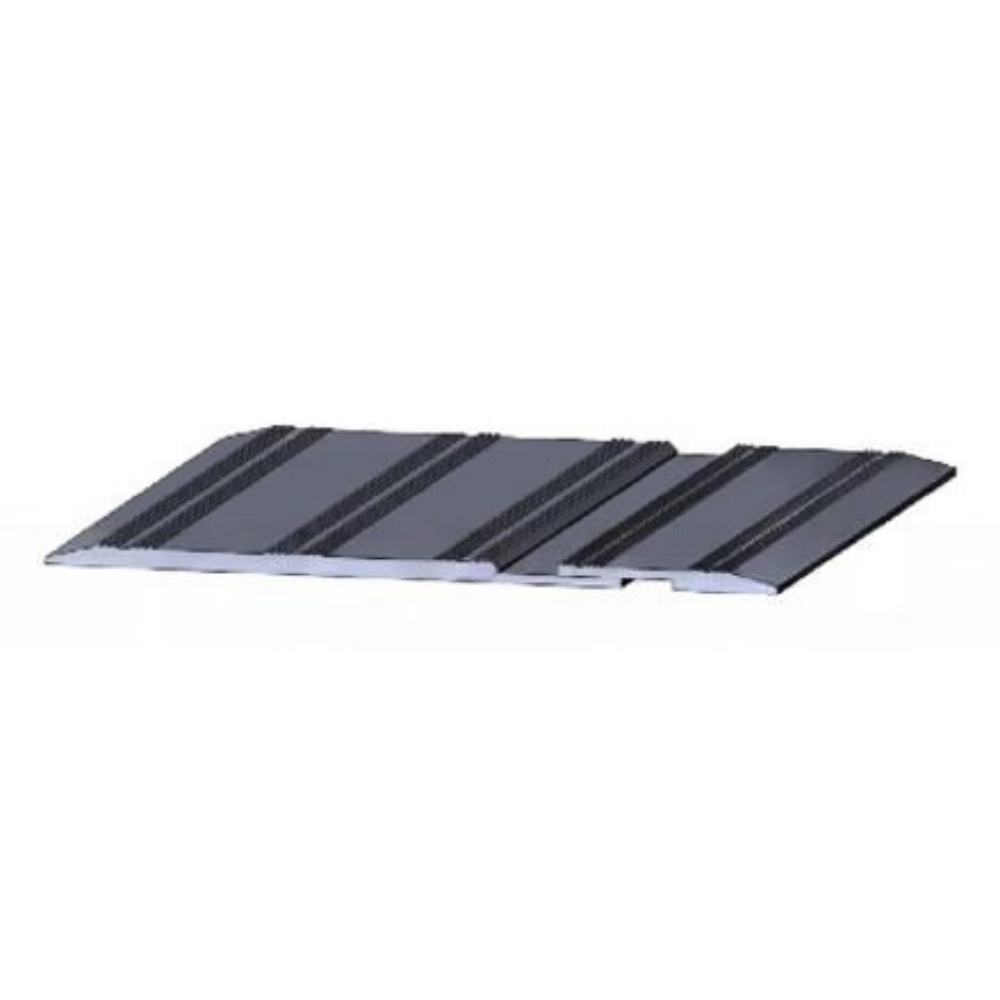

Конструктивно деформационный шов ДШ-НА состоит из 3-метровых алюминиевых направляющих со скользящим соединением. Алюминий ГОСТ 4784 изготавливается в соответствии с ГОСТ 8617. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает устойчивость к износу при тяжелых эксплуатационных нагрузках. Шов стойкий к маслам, бензину, битуму и другим агрессивным средам. Устойчив к старению. Группа горючести– НГ
Область применения
Устройство деформационных швов при строительстве административных, офисных и торговых центров, складов, грузовых платформ, подземных и наземных паркингов, а также других зданий и сооружений с предполагаемой нагрузкой на шов до 250 кН, высокими показателями деформационных горизонтальных смещений плит (до 24 мм на растяжение и сжатие) и невысокими показателями вертикальных перемещений (до 5 мм). Для обеспечения водонепроницаемости шва, можно использовать ленточный герметик.
Инструкция по сборке
Для сборки конструкции необходимо иметь крепеж (подбирается монтажниками в зависимости от типа и прочности покрытия) из расчета крепления с шагом 250 мм-350 мм, т.е на 1 пог.м деформационного шва требуется около 6-8 штук крепежа. Рекомендуется использовать в качестве крепежа металлический анкер HILTI для высоких нагрузок HSL-3 М8/20 либо анкер распорный рамный. Для монтажа потребуются сверла по металлу и бетону Ø10мм изенкерное сверло 12,5 мм (для зенкерования отверстия под утапливаемый анкер)
- Поверхность пола вокруг шва обеспылить и обезжирить;
- Для исключения протекания воды и жидкостей под планками конструкции деформационного шва, рекомендуется под планками шва приклеить двусторонний ленточный герметик типа«Герлен» или другой марки толщиной 1-2 мм;
- Первой устанавливается широкая планка шва ДШ-НА так, чтобы деформационный шов оказался ровно посредине «высокой» 8 мм части планки. Крепится при помощи крепежа. Крепеж устанавливается посредине ножки профиля с шагом 25-35 см;
- Узкая планка шва ДШ-НА устанавливается так, чтобы 5 мм «хвосты» планок легли друг на друга с перехлестом в 50%. Длина 5 мм «хвостов» 50 мм, т.е. перехлест должен составить ровно 25 мм. Узкая планка шва также крепится с помощью крепежа к полу;
- При необходимости обеспечения гидроизоляции деформационного шва можно дополнительно запросить узлы обустройства деформационного шва с применением гидроизоляционных материалов у производителя
